マシンビジョンレンズ

マシンビジョンレンズ

高品質で低価格を追求
レンズ機能を高める周辺機器も充実

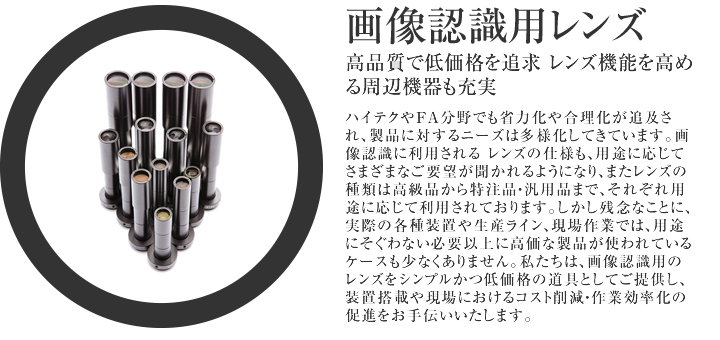

ハイテクやFA分野でも省力化や合理化が追及され、製品に対するニーズは多様化してきています。画像認識に利用されるレンズの仕様も、用途に応じてさまざまなご要望が聞かれるようになり、またレンズの種類は高級品から特注品・汎用品まで、それぞれ用途に応じて利用されております。しかし残念なことに、実際の各種装置や生産ライン、現場作業では、用途にそぐわない必要以上に高価な製品が使われているケースも少なくありません。私たちは、画像認識用のレンズをシンプルかつ低価格の道具としてご提供し、装置搭載や現場におけるコスト削減・作業効率化の促進をお手伝いいたします。

メジャースコープ

特長

ハイテクやFA分野でも省力化や合理化が追及され、製品に対するニーズは多様化してきています。
画像認識に利用されるレンズの仕様も、用途に応じてさまざまなご要望が聞かれるようになり、またレンズの種類は高級品から特注品・汎用品 まで、それぞれ用途に応じて利用されております。しかし残念なことに、実際の各種装置や生産ライン、現場作業では、用途にそぐわない必要以上に高価な製品が使われているケースも少なくありません。
私たちは、画像認識用のレンズをシンプルかつ低価格の道具としてご提供し、装置搭載や現場におけるコスト削減・作業 効率化の促進をお手伝いいたします。

特長1

他社同類製品と比較して低価格です。シンプルなTVマクロレンズと、高品質を追求したテレセントリックレンズがあります。

特長2

同じ光学倍率でも作動距離(W.D) の異なる機種が揃い、用途に応じた選択が可能です。

特長3

専用摺動ホルダー・スタンド・照明装置などもラインナップされ、レンズの機能を高めます。アリ溝式ステージとの多彩なコラボレーションも可能です。


TVマクロレンズとテレセントリックレンズを共にロープライスでご提供

シンプルで使いやすい

TVマクロレンズ

主要
用途
アライメント（位置決め）、部品認識（外観検査）等に最適
TVマクロレンズ

TVマクロレンズは、Cマウント用（ストレート型・同軸落射型）を全61機種ラインナップしました。シンプル・低価格をコンセプトに、装置搭載から現場作業の画像観察まで幅広くご利用頂ける商品群です。

限りなく無収差＆鮮明さ

テレセントリックレンズ

主要
用途
マシンビジョン（機械装置での観察）、画像計測、検査システムの構築
テレセントリックレンズ

※上記全て ストレート・同軸落射タイプ

テレセントリックレンズは、ピント調節の際にワークが上下しても像の大きさ（倍率）に変化がなく、ワーク面全体を真正面から撮影できるのが特長です。高精度の位置決めや寸法測定に最適で、高解像・低ディストーションを実現したMRCシリーズは装置搭載用としても自信を持ってお薦めできるレンズ群です。


光学的機能をサポート

TVマクロレンズ/テレセントリックレンズのアクセサリー

画像認識用レンズのアクセサリー
詳しくはこちら


TVマクロレンズ/テレセントリックレンズ周辺機器

摺動ホルダー

摺動ホルダー

震動を伴う装置搭載の場合、レンズ・カメラシステムをしっかりと固定する必要があります。
また、製造現場における光学系作業ではワークに対してピント合わせの頻度も多く、前後左右へのスムーズな動きが必要となります。
画像認識用レンズの摺動ホルダーは、一軸または三軸方向への高精度スライドが可能ですので、思い通りの観測ポイントに光学系を導きます。
また、アリ溝式ステージとのコラボレーションで、さらに多彩なスライド機能をご提供いたします。

詳しくはこちら


TVマクロレンズ/テレセントリックレンズ周辺機器

スタンド

スタンド

光学系に摺動機能を持たせる安定感抜群のスタンドです。
製造現場や機械・装置周辺でも取り扱いが簡単な各種マグネットスタンド、部品・基板検査などに最適な卓上用スタンドをご用意いたしました。

詳しくはこちら


TVマクロレンズ/テレセントリックレンズ周辺機器

照明装置

照明装置

画像入力には照明装置が不可欠です。弊社では低価格・コンパクト設計を基本に、画像認識用レンズ専用のLED照明・ファイバー照明をそれぞれラインナップいたしました。用途に応じて、各照明の特長を活かした最適なコントラストをお選びください。

詳しくはこちら

簡易画像観察レンズ

TVマクロレンズ/テレセントリックレンズよりも更にお買い求め安い価格帯でラインナップ

メジャースコープ

簡易画像観察レンズ（対物レンズ＋Cマウント接写リングアダプター）

メジャースコープ用対物レンズに専用Cマウント接写リングアダプターを接続することにより、低コストで画像観察レンズとしてのご利用ができます。Cマウント接写リングアダプターには、固定タイプと可変調節タイプの2種類をご用意しています。
対物レンズとの組み合わせ方により、モニター画面上での実視野・倍率・作動距離などの条件を選択することができます。また、可変調節タイプはバリフォーカル（手動変倍）機能を備えていますので、全長の伸縮によりモニター倍率などの変更が可能になります。製品の外観検査や加工状況の監視など、精度よりもコストを重視する場合の画像観察には非常に適した光学製品です。

対物レンズ

対物レンズ

OBD 2×・3×・4×・5×・6×・8×

C マウント接写リングアダプター

C マウント接写リングアダプター

固定タイプ：5・10・15・20・25・30・35・40mm
可変調節タイプ：45～55mm、55～65mm、
65～85mm、85～105mm、
100～130mm、120～150mm

組み合わせ例

固定タイプとの組み合わせ例

固定タイプとの組み合わせ例

固定タイプは、5mm間隔で8種類ご用意しております。対物レンズと組み合わせても非常にコンパクトですので、装置組み込み用としても最適です。

可変調節タイプとの組み合わせ例

可変調節タイプとの組み合わせ例

可変調節タイプは6種類ご用意しておりますので、対物レンズにバリフォーカル（手動変倍）機能を付加することができます。倍率の微調整を必要とする場合に最適です。

リアコンバータレンズ　RCシリーズ

リアコンバータレンズ　RCシリーズ
RC-1.5（1.5×）CAD(PDF)CAD(DXF)
RC-2.0（1.5×）CAD(PDF)CAD(DXF)
RC-2.5（2.5×）CAD(PDF)CAD(DXF)
RC-3.0（3.0×）CAD(PDF)CAD(DXF)
RC-4.0（4.0×）CAD(PDF)CAD(DXF)
Cマウント接写リングアダプターとカメラシステムとの間に取り付け、作動距離を変えずに倍率アップすることができます。ある程度の作動距離を確保しながら、倍率だけを上げたい場合に非常に便利です。
倍率は、1.5×・2.0×・2.5×・3.0×・4.0×があります。
※対物レンズ単体と比べますと、解像度は低くなりますのでご注意ください。

（例）RC-2.0

反射ミラーボックス

反射ミラーボックス
RMB-1～2×
（OBD 1×～ OBD 2×用）		CAD(PDF)CAD(DXF)
RMB-3～6×
（OBD 3×～ OBD 6×用）		CAD(PDF)CAD(DXF)
対物レンズの先に取り付け、ミラーの反射で光軸を90°に曲げて側視ができます。ワーク側面や機械内部の観察などに有効です。（像はミラー反転像になります）

摺動ホルダー PZ-OB

摺動ホルダー PZ-OB
【32mm摺動】
φ16スタンドやφ16のシャフトに取り付けて使用する、簡易画像観察レンズ用摺動ホルダーです。

φ16スタンドはこちら
