熟練の技ステージを使用した穴あけ治具の改善
2025年08月29日
金属加工メーカーの加工工程で使用中の穴あけ治具の改善事例です。
課題：ドリル先端をポンチ穴の位置に合わせるのに手間取っています。

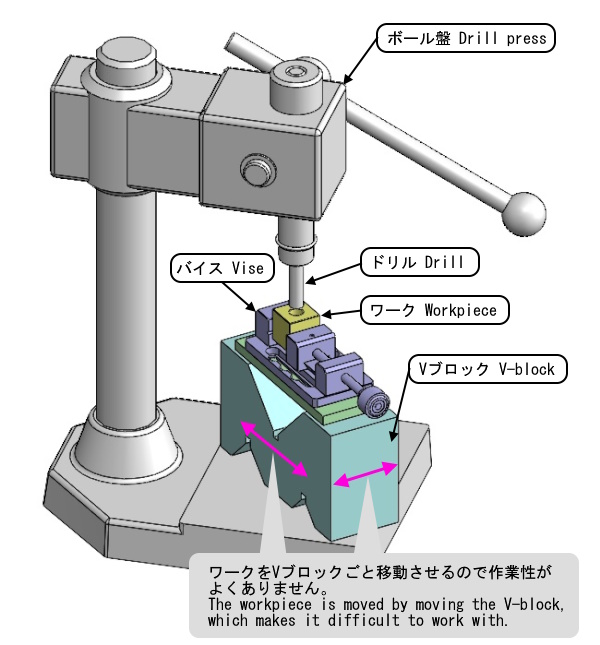

ワークをバイスに挟み、ボール盤で穴あけをしています。その際、ワークに打ってあるポンチ穴にドリル先端が合うよう、Vブロックごとワークを移動させます。
少しだけ移動させたい時になかなか上手くいきません。
解決！熟練の技ステージを使用すれば容易に位置合わせができます。

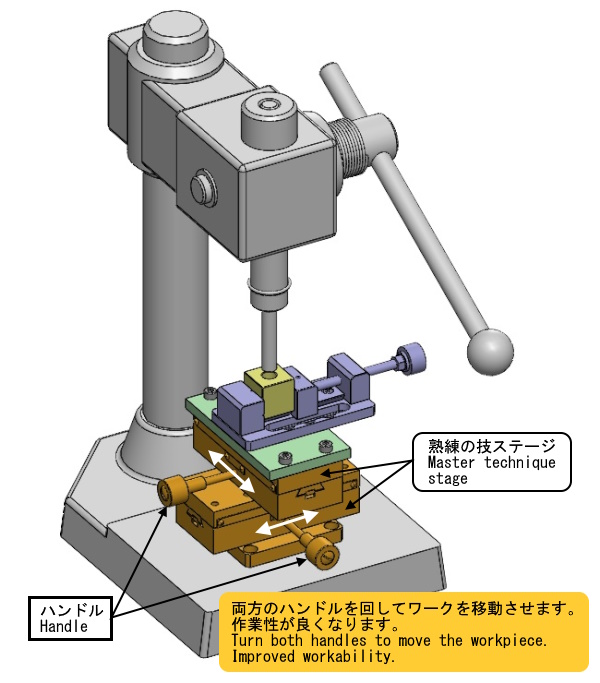

Vブロックに替えて熟練の技ステージを使用することにしました。ポンチ穴にドリル先端が合うようXY両方のハンドルを回してワークを移動させます。
少しだけ移動させたい時に簡単に短時間で出来ます。また、従来は穴あけ時にワークがずれることもありましたが、ステージのストッパーをかけることでそれも無くなりました。
熟練の技ステージ（XYJK-90）の特徴
- 熟練の技によるアリ溝の摺り合わせ技術で高品質・低価格を実現しました。滑らかな摺動と耐久性が特徴です。
- ステージ面：40mm×90mm
- 移動量：±35mm
- ハンドル1回転移動量：18mm
- 耐荷重：34.3N（3.5kgf）
- 目盛最小読取：0.1mm
- 自重：0.73kg
- 本体材質：アルミ合金製
- 表面処理：梨地黒アルマイト
