金属加工メーカーの検査工程で使用中の穴の深さを測定する治具の改善事例です。

課題：ワークの穴の深さを正確に測定できません。

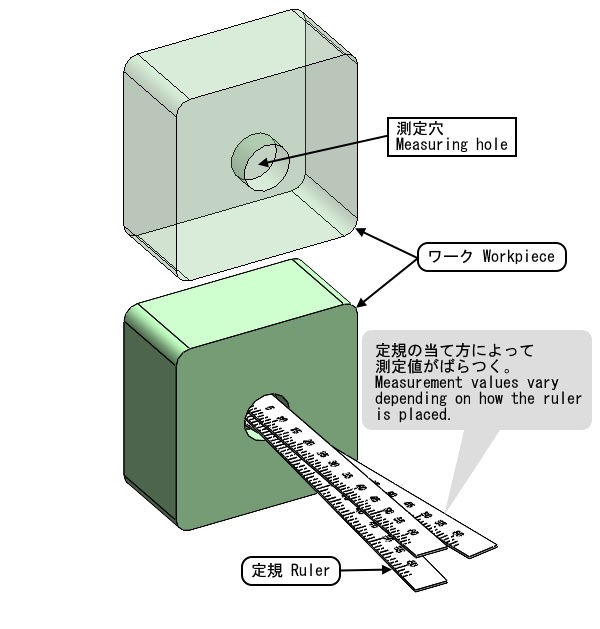

ワークにある穴の深さを測定しています。穴の底に定規を当てて、穴の入口の値を読取ります。定規の当て方が傾いたりするため測定値がばらつきます。

解決！多機能送りねじステージを使用することで正確に測定できるようになりました。

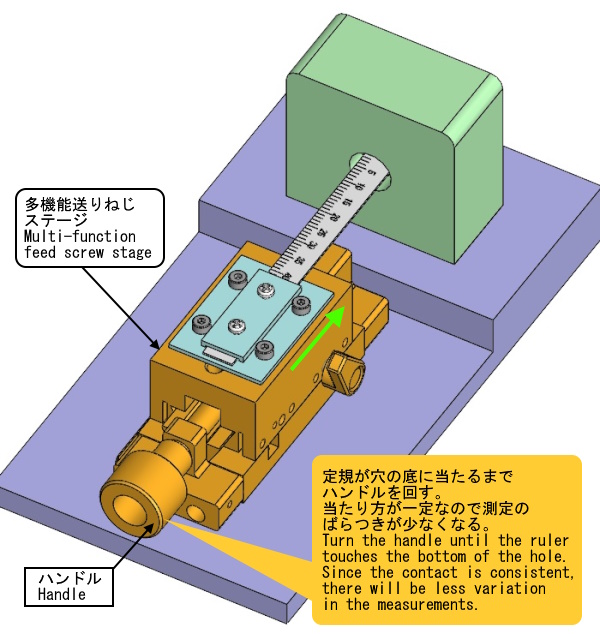

定規を多機能送りねじステージに取り付けました。ハンドルをゆっくり回して、定規が穴の底に当たった時点で回すのを止めて、穴の入口の値を読み取ります。
以前より定規の当たり方が安定するため、より正確に測定できるようになりました。

多機能送りねじステージ（XTSC-70）の特徴

• ハンドル1回転の移動量を 2mm か 5mm で選択できます。
• 勝手違い・両側ハンドル・ハンドル延長、などの特別仕様（下記参照）への対応も可能です。
• ステージ面：25mm×40mm
• 移動量：±17mm
• 耐荷重：29.4N(3kgf)
• 目盛最小読取：0.1mm
• 自重：0.12kg
• 本体材質：アルミ合金製
• 表面処理：梨地黒アルマイト

応用のポイント：多機能送りねじステージの特別仕様例です。XTSC-70以外のXTSC-90, XTSC-120, XTSC-150 でも同様の特別仕様が可能です。

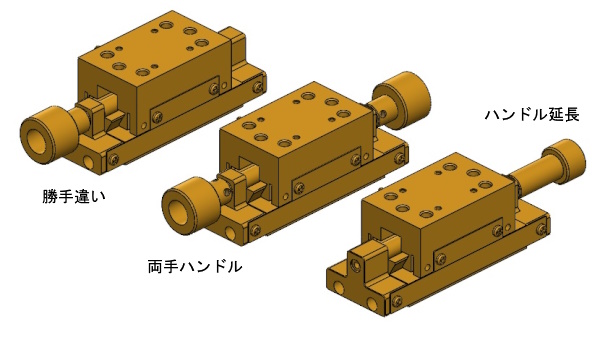

ハンドルの向きを変えたり（勝手違い）、両側にハンドルを付けたり（両手ハンドル）、長いハンドルに変えたり（ハンドル延長）できます。
使用環境にあわせて最適な仕様のステージをご利用いただけます。
