ロングステージを使用した部品欠品検査治具の改善
2026年01月29日
総合家電メーカーの生産ラインで使用中の部品欠品検査治具の改善事例です。

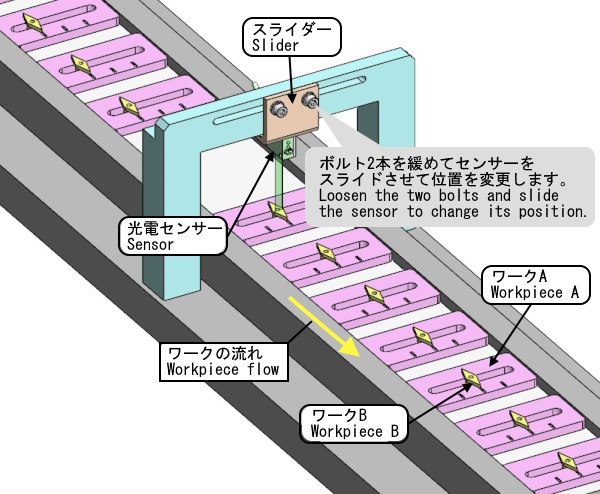

課題：光電センサーの位置変更に手間がかかります。
ワークAにワークBが付いているかを光電センサーで検査しています。ワークBの位置は機種により異なるため、機種切り換え時に光電センサーの位置を変更しなければなりません。
光電センサーの位置は、ボルト2本を緩めてスライダーを移動させて変更します。この位置変更に手間がかかっています。

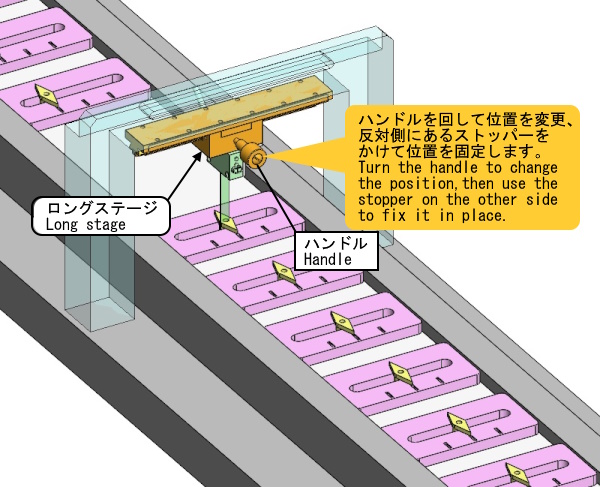

解決！ロングステージの使用で光電センサーの位置変更に手間がかかりません。
光電センサーの取り付けをスライダーに変えてロングステージに変更しました。ハンドルを回すだけで光電センサーの位置が変更できます。
光電センサーの位置は、ハンドルと反対側にあるストッパーで固定します。ボルト2本を緩めたり締めたりする必要が無いので手間がかかりません。
ロングステージ（XLSR-150）の特徴
- 軽量・スリム・長ストロークのラック＆ピニオン式ステージです。移動量±40mmのXLSR-100もあります。
- ステージ面：25mm×42mm
- 移動量：±65mm
- ハンドル1回転移動量：18mm
- 耐荷重：29.4N(3kgf)
- 目盛最小読取：0.1mm
- 自重：0.17kg
- 本体材質：アルミ合金製
- 表面処理：梨地黒アルマイト
